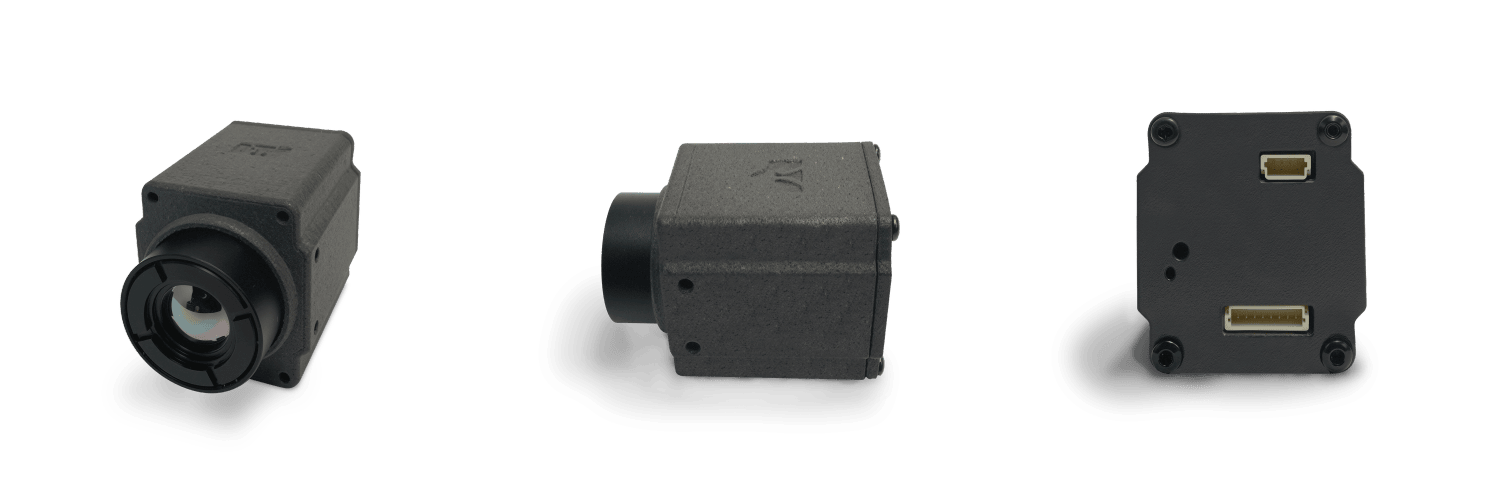

Курбас-640б

Технічні характеристики камери

Оновлено 1 тиждень тому

Технічні характеристики

Тип сенсора	Uncooled VoX
Піксельний розмір (Pixel pitch)	12 μm
Роздільна здатність	640×512 pixels
Діапазон довжин хвиль	8 ~ 14μm
NETD (Температурна чутливість)	<40 mk (при 25℃, F/1.0)
Частота кадрів	25 Hz / 60 Hz (під замовлення)
Час відгуку	~80 ms
Корекція нерівномірності (NUC)	Автоматична/ручна із затвором
Кут огляду (FoV, Field of View)	48.7°×38.6°
Вихідний інтерфейс (Output)	Аналоговий CVBS; Цифровий USB (UVC);
Вхідна напруга живлення	5 V
Робочий температурний діапазон	-40°C до +80°C
Габаритні розміри	30,73 × 27,38 × 41,27 мм
Маса (вага)	37 g

Нове покоління камери Курбас-640б продовжує лінійку Курбас-640а, успадковуючи всі ключові характеристики попередньої моделі та доповнюючи їх низкою нових можливостей:

Керування налаштуваннями через контролер;
налаштування параметрів зображення;
керування шторкою;
вбудований захист від перенапруги.

Як це працює

На задній панелі камери розташована кнопка, що активує Wi-Fi-точку доступу. Після під’єднання до неї в браузері відкривається панель налаштувань.

Камера працює по MSP протоколу і слухає канали визначенні через адмінку.

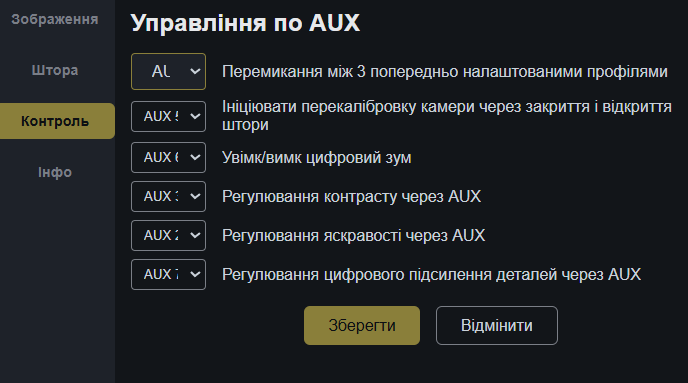

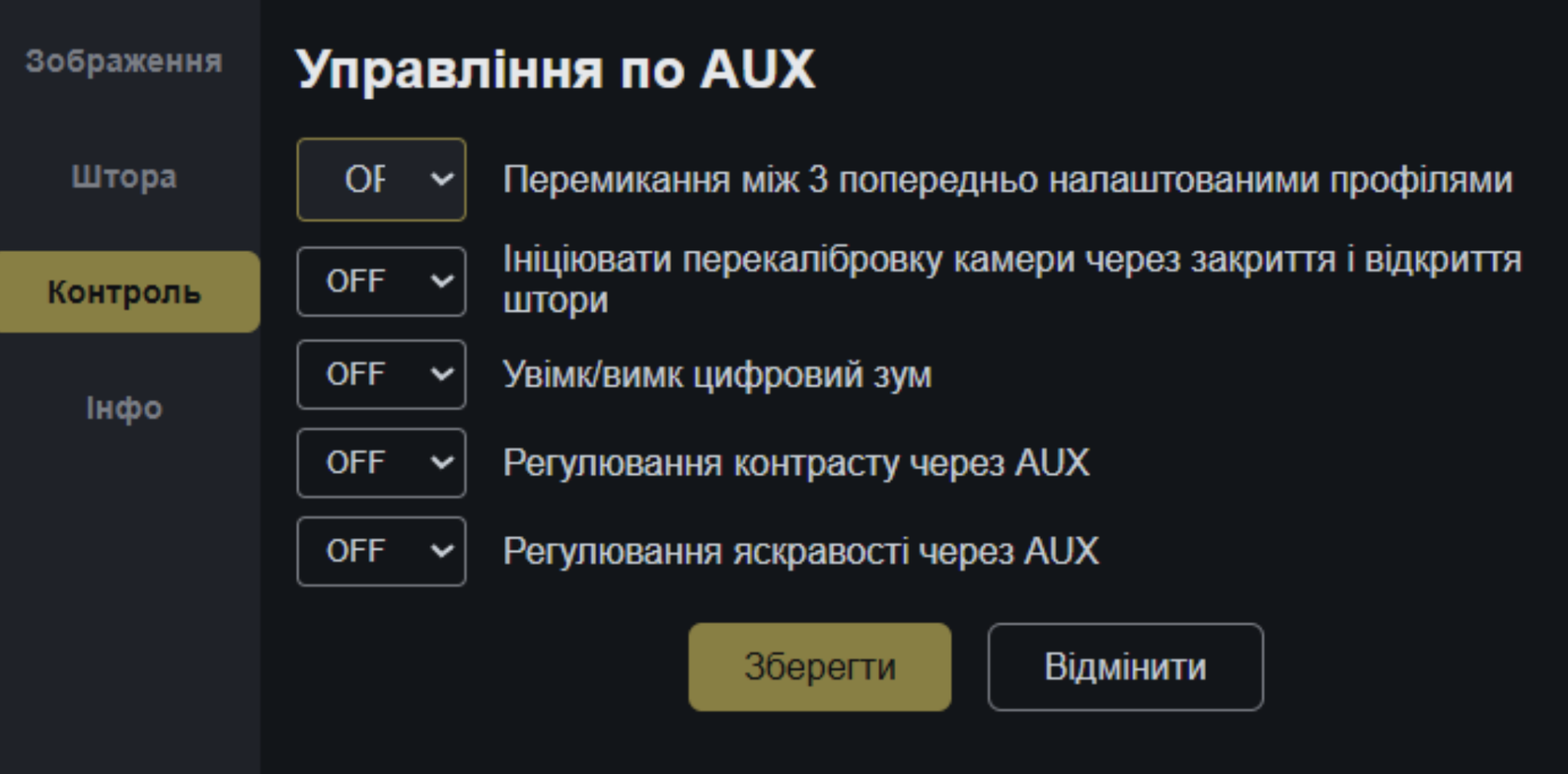

Керування налаштуваннями через контролер

Інтерфейс AUX дає змогу змінювати налаштування камери прямо з пульта керування дроном. Команди можуть бути прив’язані до тумблерів або регуляторів на апаратурі.

Через AUX можна:

перемикатися між трьома попередньо налаштованими профілями;
ініціювати перекалібрування сенсора шляхом закривання/відкривання шторки;
увімкнути або вимкнути цифровий зум 4×;
регулювати контраст;
регулювати яскравість;
цифрове покращення деталізації.

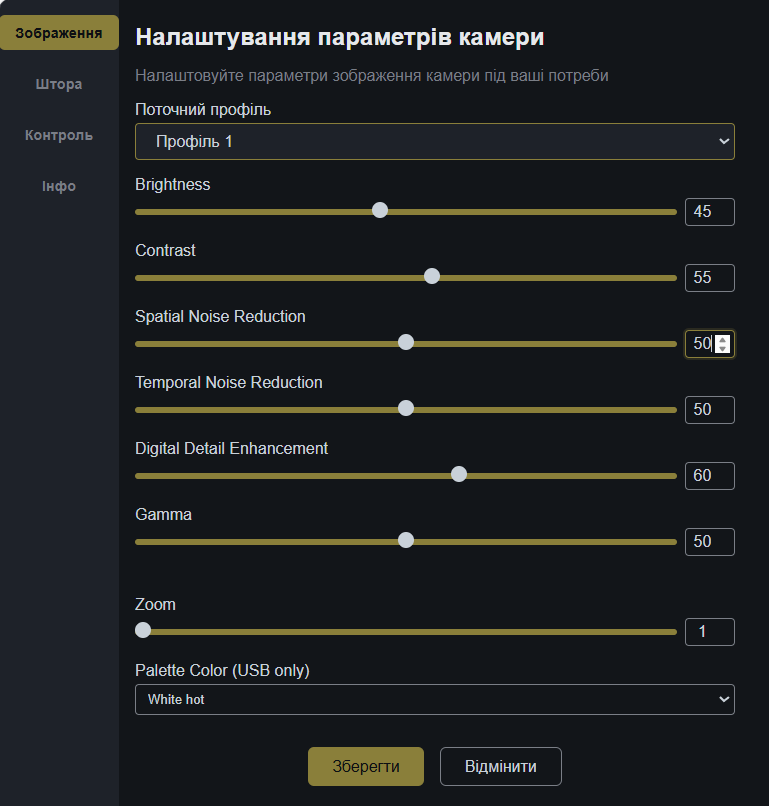

Налаштування зображення

Курбас-640б дозволяє гнучко змінювати параметри зображення відповідно до вимог конкретного завдання. Доступні три профілі, які можна налаштовувати окремо та перемикати між ними безпосередньо під час польоту.

Доступні параметри:

яскравість;
контраст;
просторове зниження шуму;
часове зниження шуму;
цифрове покращення деталізації;
гамма;
цифровий зум (до 8×);
вибір кольорової палітри (для USB-підключення).

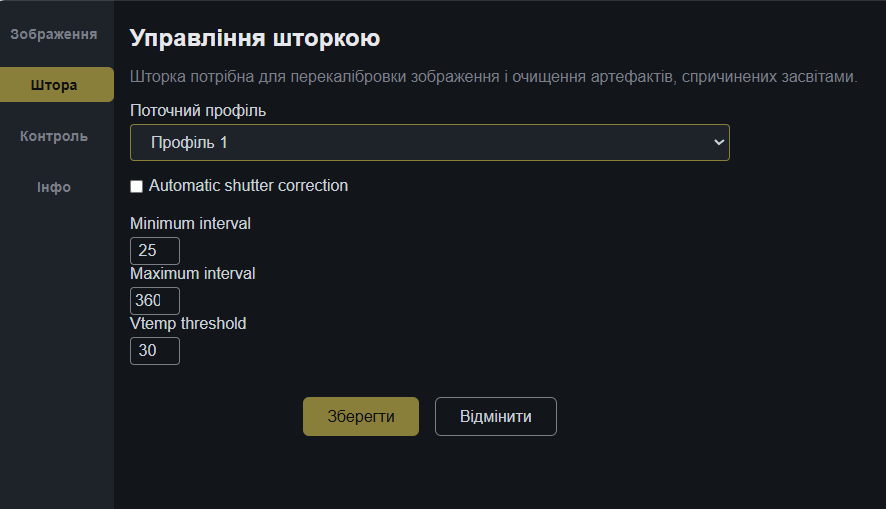

Керування шторкою

Шторка це механізм автоматичного калібрування сенсора, який забезпечує стабільність та точність тепловізійного зображення, усуваючи внутрішні похибки (шуми, артефакти).

У моделі Курбас-640б передбачено:

можливість ручного увімкнення/вимкнення шторки;
налаштування інтервалу її автоматичного спрацювання для кожного профілю окремо.

Вбудований захист від перенапруги

Камера працює від живлення 5 В. Підвищення напруги може пошкодити обладнання, тому в Курбас-640б вбудовано систему захисту від перенапруги.

Якщо на камеру подається більше ніж 5 В, вона не вмикається, запобігаючи ушкодженню. У такому випадку потрібно перевірити живлення та знизити напругу до допустимого рівня.

Виконання з кроком пікселя (Pixel pitch) 12 μm та альтернативними об’єктивами

Фокусна відстань	Світлосила	Кут огляду (FoV)	Розпізнавання/ Ідентифікація	Маса
4.1 мм	F1.2	103.65° × 84.24°	0.1 км / 0.05 км	29 г
9.1 мм*	F1.0	48.7° × 38.6°	0.25 км / 0.17 км	37 г
13 мм	F1.0	31.9° × 25.7°	0.36 км / 0.18 км	25.2 г
18 мм	F1.1	24.2° × 19.5°	0.50 км / 0.25 км	35 г

*Стандартна конфігурація камери. Встановлення альтернативного об’єктива доступно за індивідуальним запитом. Вартість може відрізнятися від базової залежно від серійності. Термін виготовлення визначається окремо.

**Значення дальності розпізнавання та ідентифікації наведено для простих метеорологічних умов. Розрахунки виконано для цілі типу «людина» (розміри: 1,8 × 0,5 × 0,3 м).

Виконання з кроком пікселя (Pixel pitch) 8 μm

Менший крок пікселя означає щільніше розміщення світлочутливих елементів сенсора, при тому з відповідною оптикою такий сенсор має аналогічна роздільну здатність, кут огляду та якість зображення.

Фокусна відстань	Світлосила	Кут огляду (FoV)	Розпізнавання/ Ідентифікація	Маса
6 мм	F0.8	48.74° × 39.01°	0.25 км / 0.17 км	37 г
