Як працює тепловізор

Що таке термальна технологія

Термальна технологія ґрунтується на фізичному принципі: усі об’єкти з температурою вище абсолютного нуля (-273℃, - 459°F) випромінюють інфрачервону (теплову) енергію. Інтенсивність цього випромінювання залежить від температури поверхні.

Тепловізійні камери фіксують інфрачервоне (ІЧ) випромінювання, перетворюють його на електричний сигнал, а потім у видиме зображення. У результаті формується теплова карта, що відображає різницю температур. Завдяки цьому можна бачити об’єкти навіть у повній темряві.

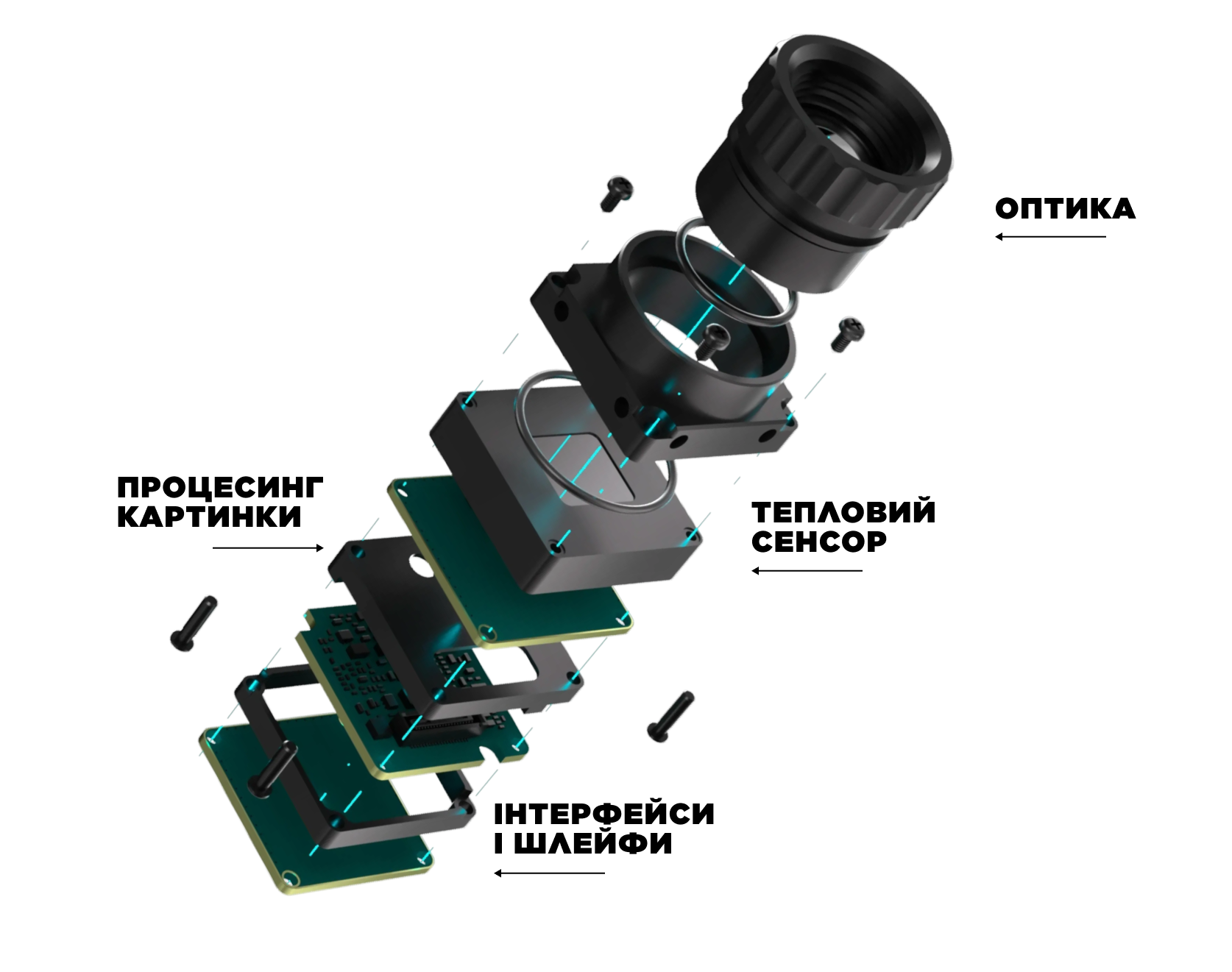

З чого складається тепловізор

Тепловізор складається з кількох основних компонентів:

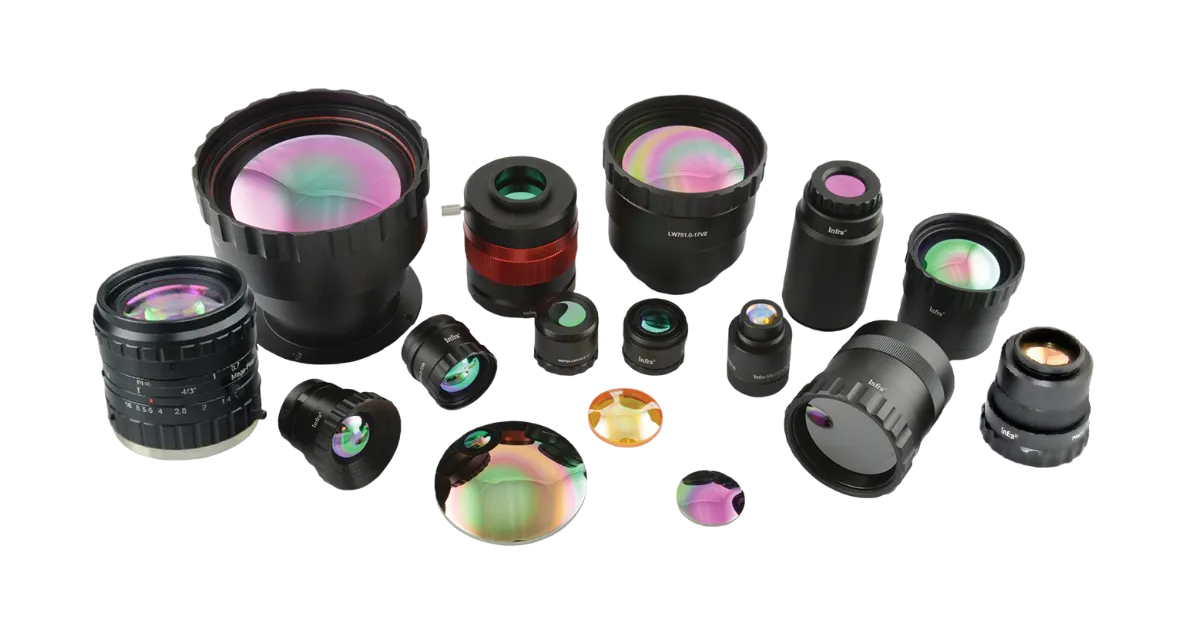

Інфрачервона оптика.

Спеціальна лінза, яка пропускає інфрачервоне випромінювання та фокусує його на сенсор. Звичайне кварцове скло для цього не підходить, бо воно не пропускає ІЧ-випромінювання 8–14 мкм.

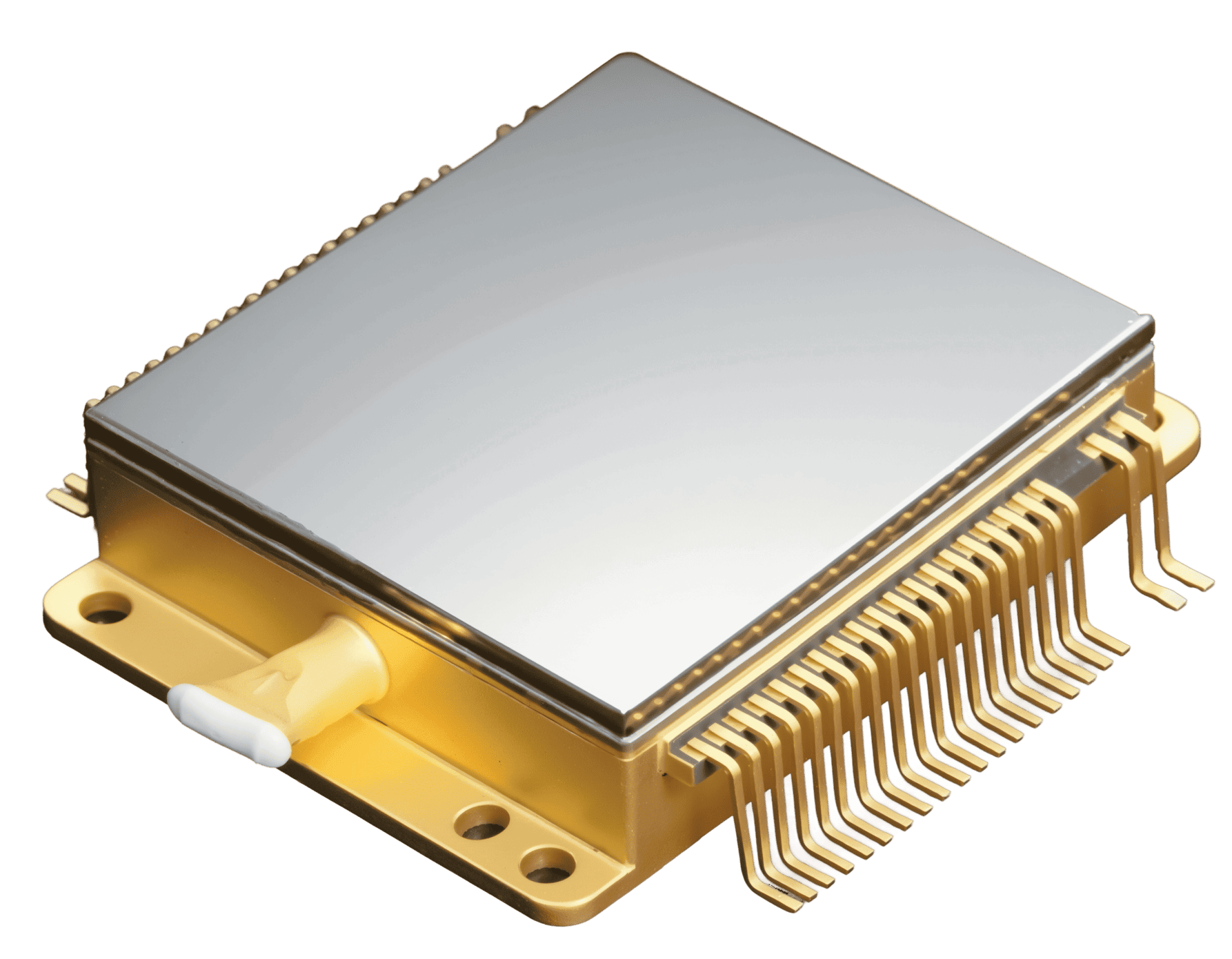

ІЧ-детектор (мікроболометр).

Це “серце” тепловізора. Найчастіше використовується неохолоджуваний мікроболометр, який реагує на зміну температури від інфрачервоного випромінювання та перетворює її в електричний сигнал.

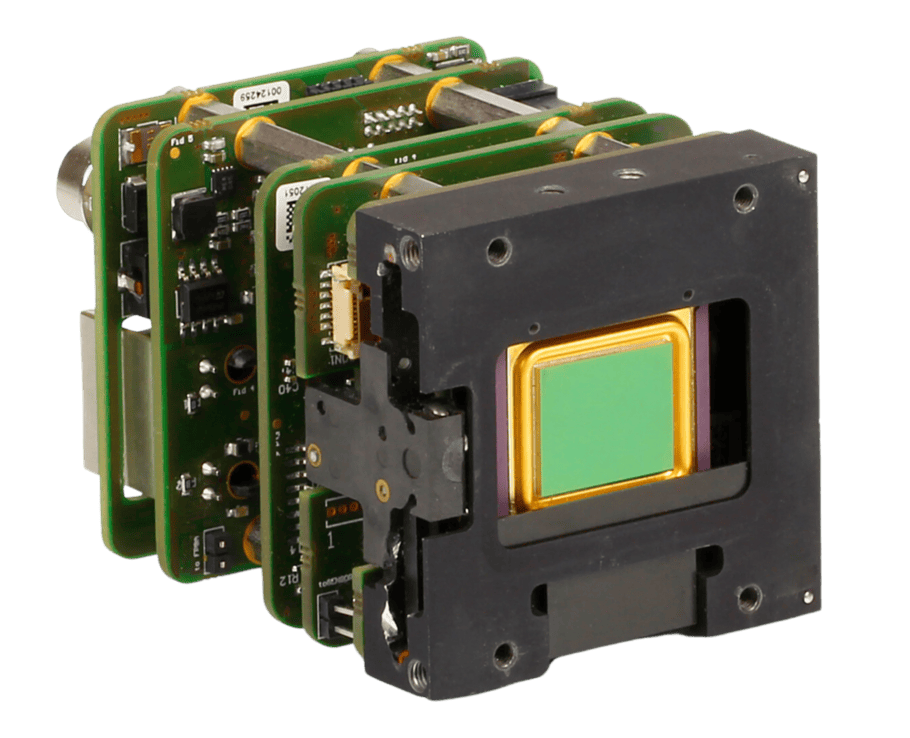

Комп’ютер перетворення картинки.

• підсилює сигнал;

• перетворює теплову карту з сенсора на зображення, зрозуміле для людини та придатне для обробки комп’ютером;

• передає інформацію на приймач, який показує зображення.

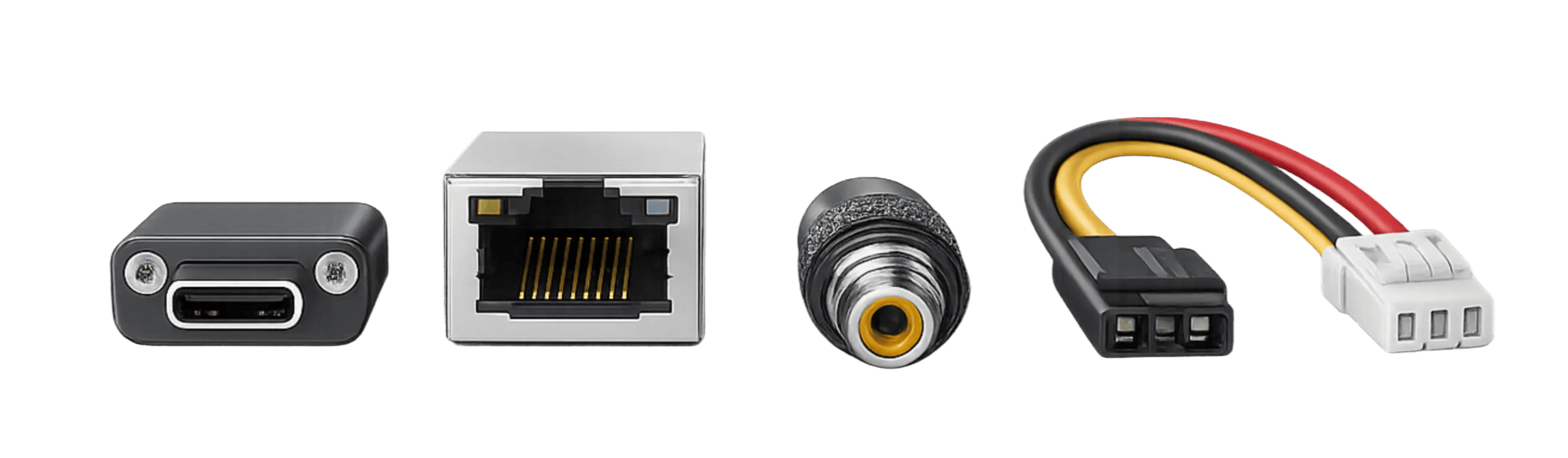

Інтерфейси та шлейфи.

Інтерфейси та шлейфи є “нервовою системою” пристрою, що забезпечує його цілісну роботу, взаємодію всіх компонентів, подачу живлення та вивід обробленого зображення на зовнішні пристрої.

Процес роботи тепловізора

1. Кожен об'єкт випромінює інфрачервоне тепло.

2. Сенсор тепловізора вловлює це випромінювання та перетворює його на електричні сигнали.

3. Сигнали обробляються електронікою пристрою, формуючи зображення, де різні температури відображаються різними кольорами або відтінками сірого.

4. Користувач бачить на екрані теплову картину сцени, що дозволяє виявляти людей, тварин або об'єкти навіть у повній темряві.
