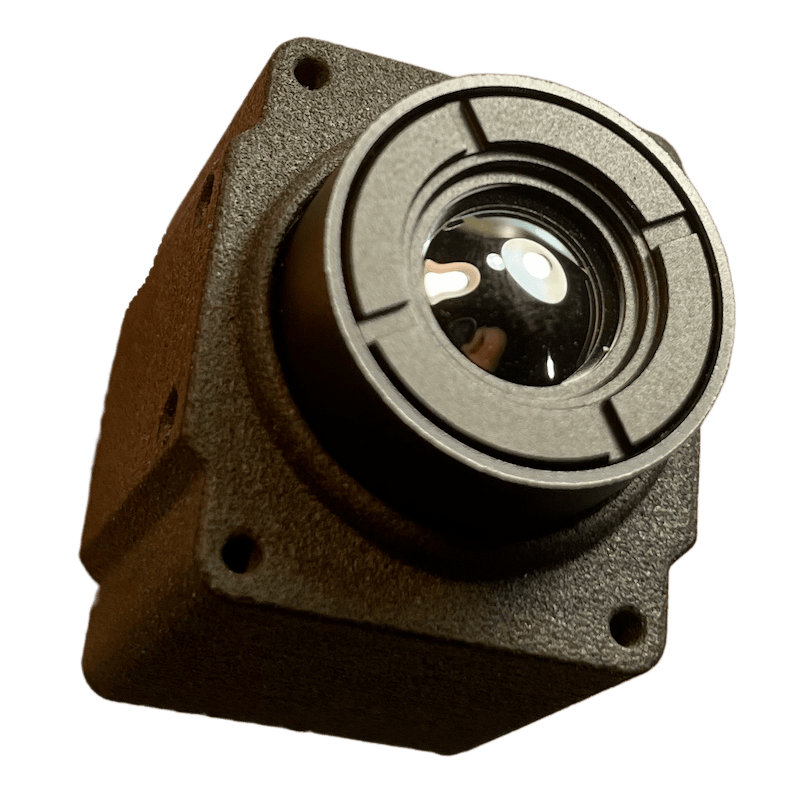

Технічні характеристики
|
Тип сенсора |
Uncooled VoX |
|
Піксельний розмір (Pixel pitch) |
12 μm |
|
Роздільна здатність |
640×512 pixels |
|
Діапазон довжин хвиль |
8 ~ 14μm |
|
NETD (Температурна чутливість) |
<40 mk (при 25℃, F/1.0) |
|
Частота кадрів |
25 Hz / 60 Hz (під замовлення) |
|
Час відгуку |
~80 ms |
|
Корекція нерівномірності (NUC) |
Автоматична із затвором |
|
Кут огляду (FoV, Field of View) |
48.7°×38.6° |
|
Вихідний інтерфейс (Output) |
Аналоговий CVBS; цифровий USB (UVC) |
|
Вхідна напруга живлення |
5 V |
|
Робочий Температурний діапазон |
-40°C до +80°C |
|
Габаритні розміри |
32,5 × 28,5 × 34 mm |
|
Маса (вага) |
35 g |
Комплектація
- 1x Тепловізійна камера
- 1x Кабель-коннектор
Виконання з кроком пікселя (Pixel pitch) 12 μm та альтернативними об’єктивами
| Фокусна відстань | Світлосила | Кут огляду (FoV) | Розпізнавання/ Ідентифікація** | Маса |
| 4.1 мм | F1.2 | 103.65° × 84.24° | 0.1 км / 0.05 км | 27 г |
| 9.1 мм* | F1.0 | 48.7° × 38.6° | 0.25 км / 0.17 км | 35 г |
| 13 мм | F1.0 | 31.9° × 25.7° | 0.36 км / 0.18 км | 23.2 г |
| 18 мм | F1.1 | 24.2° × 19.5° | 0.50 км / 0.25 км | 33 г |
*Стандартна конфігурація камери. Встановлення альтернативного об’єктива доступно за індивідуальним запитом. Вартість може відрізнятися від базової залежно від серійності. Термін виготовлення визначається окремо.
**Значення дальності розпізнавання та ідентифікації наведено для простих метеорологічних умов. Розрахунки виконано для цілі типу «людина» (розміри: 1,8 × 0,5 × 0,3 м).
Виконання з кроком пікселя (Pixel pitch) 8 μm
Менший крок пікселя означає щільніше розміщення світлочутливих елементів сенсора, при тому з відповідною оптикою такий сенсор має аналогічна роздільну здатність, кут огляду та якість зображення.
|
Фокусна відстань |
Світлосила |
Кут огляду (FoV) |
Розпізнавання/ Ідентифікація |
Маса |
|---|---|---|---|---|
|
6 мм |
F0.8 |
48.74° × 39.01° |
0.25 км / 0.17 км |
35 г |
