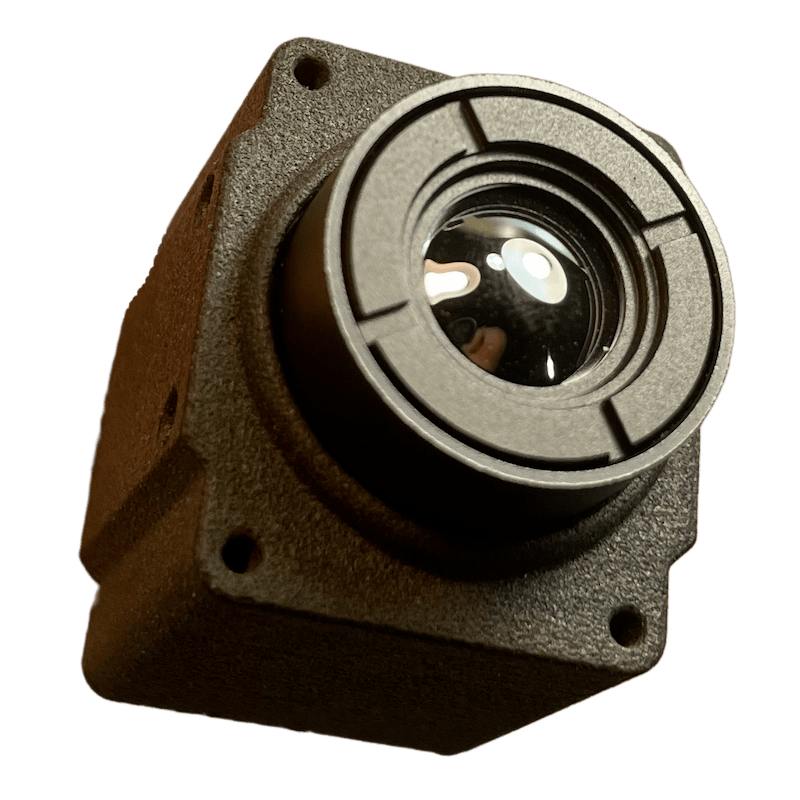

Загальні відомості

• Піксельний розмір (Pixel pitch): 12 μm
• Роздільна здатність: 640×512 pixels
• Кут огляду (FoV, Field of View): 48.7°×38.6°
• Діапазон довжин хвиль: 8 ~ 14 μm
• Робочий температурний діапазон: -40°C до +80°C
• Вихідний інтерфейс (Output): Аналоговий CVBS; цифровий USB (UVC)*
• Вхідна напруга живлення: 5 V

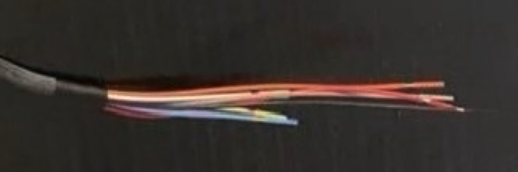

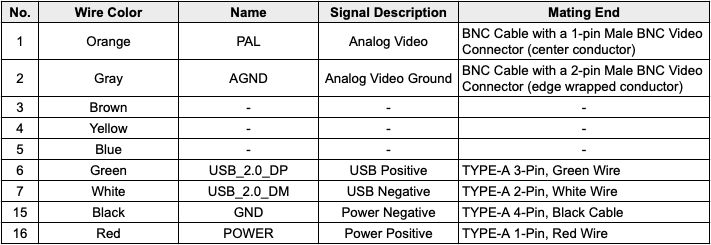

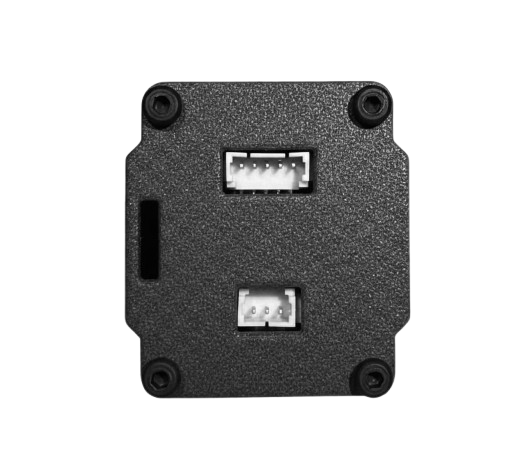

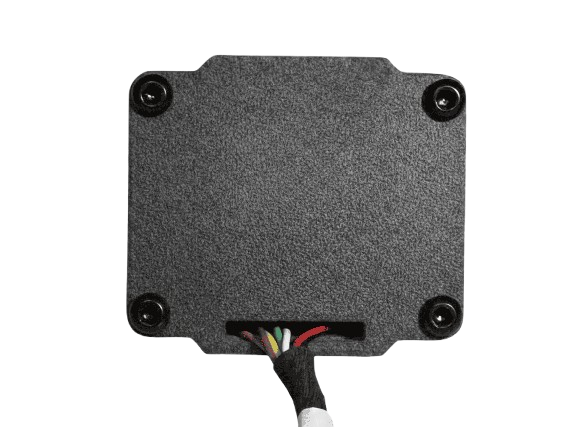

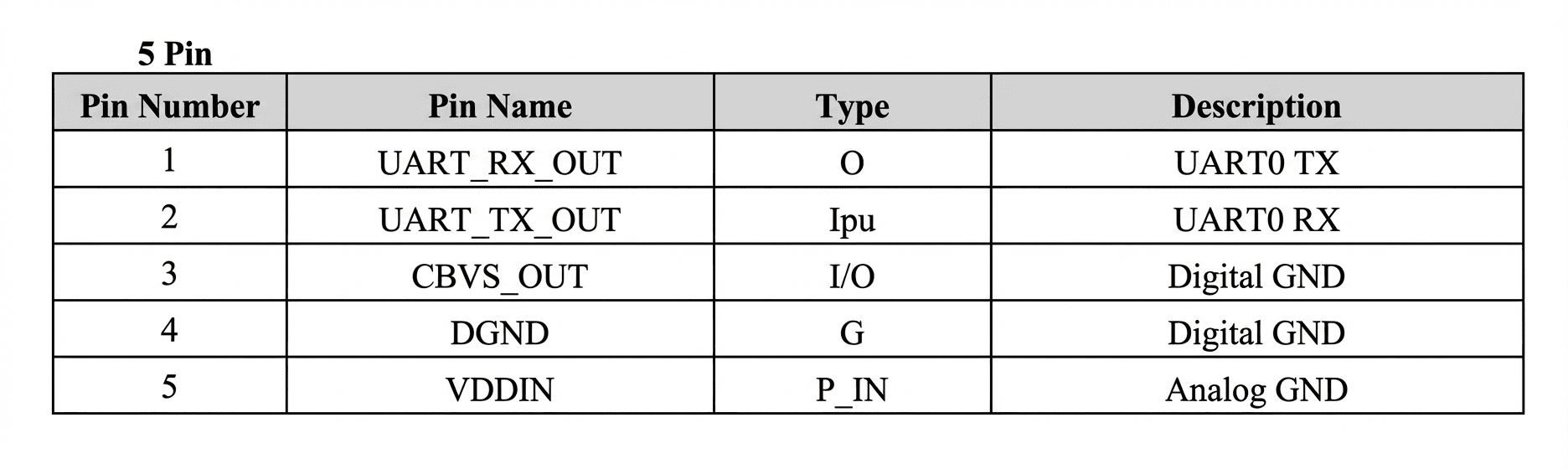

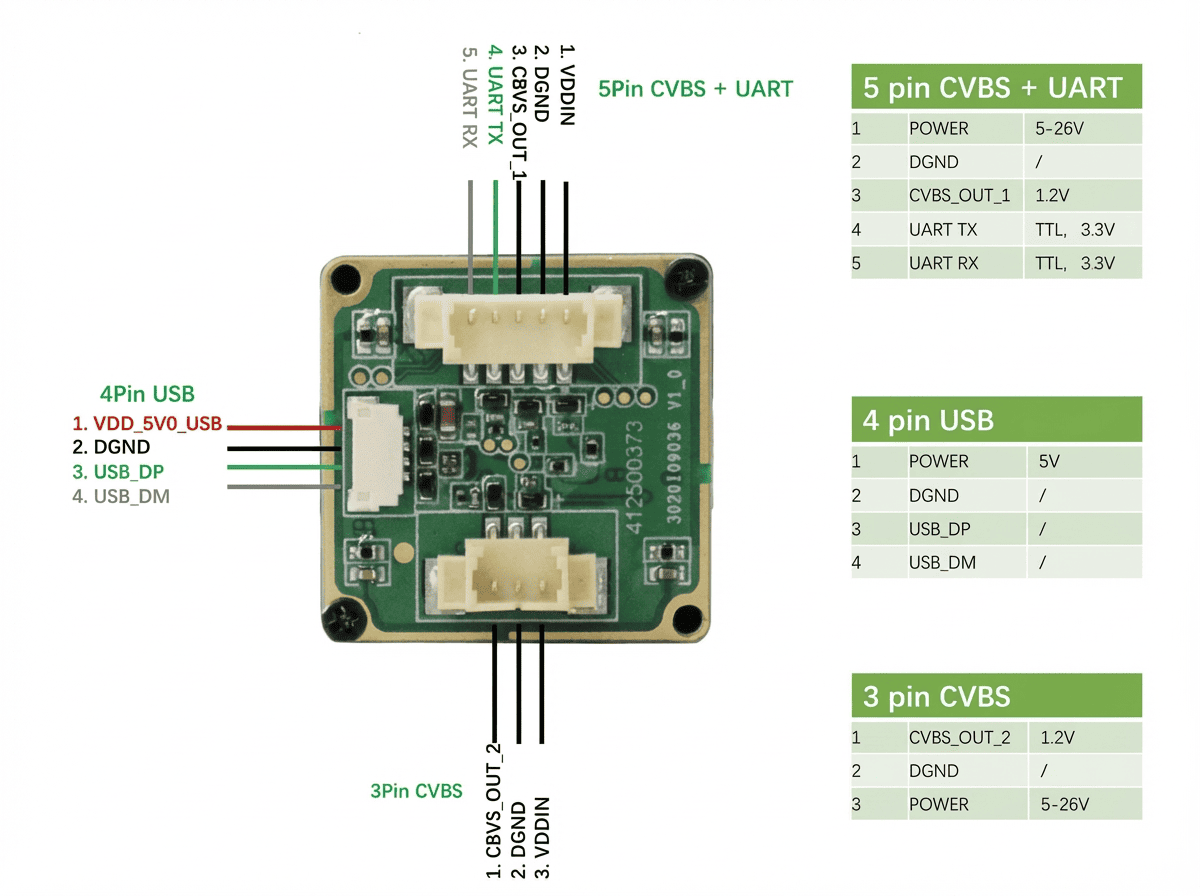

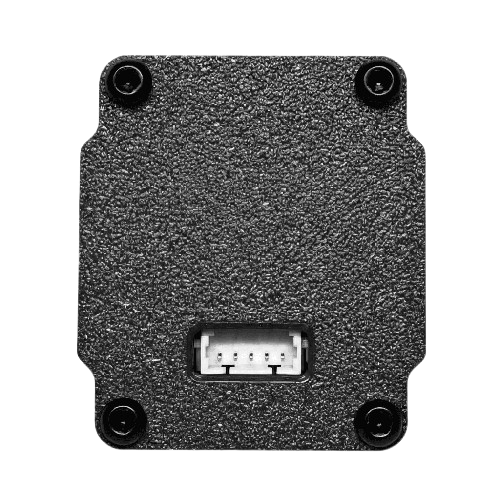

Розпіновка дротів

Підключення по аналоговому відеоінтерфейсу

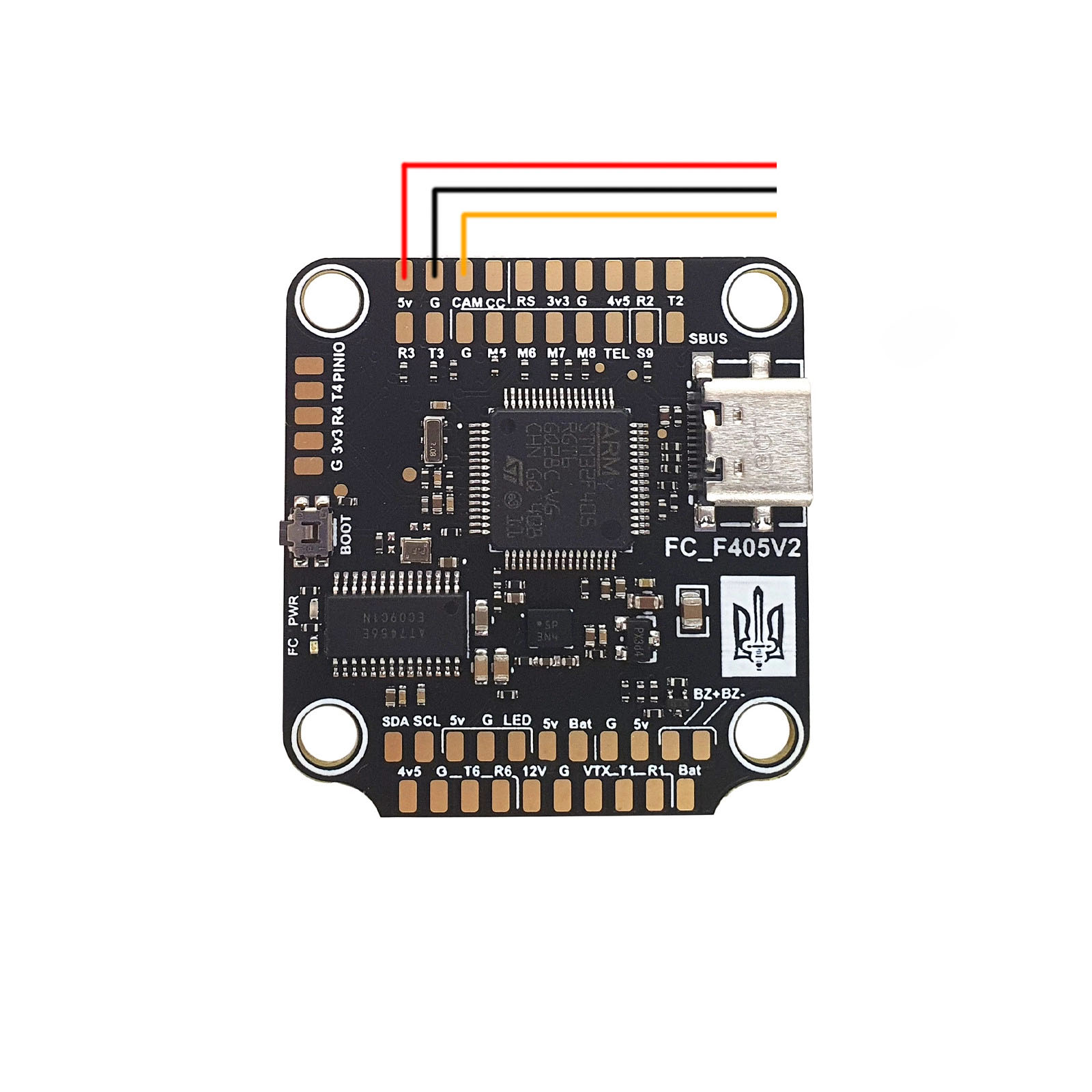

Схема підключення до літника на прикладі Vyriy:
Для підключення камери необхідно припаяти провід № 1 Orange (PAL) до майданчика CAM, провід № 15 Black (GND) — до майданчика G, провід № 16 Red (POWER) — до майданчика 5V; решту дротів слід ізолювати.

Підключення по USB-інтерфейсу

Інструкцію з підключення камери через USB можна переглянути тут; зверніть увагу, що USB‑інтерфейс наразі перебуває на етапі тестування й постачається «as‑is».

Монтаж камери на борт

Камеру можна встановлювати будь-яким бажаним способом. Для зручності встановлення можна скористатися варіантом кріплення, наведеним за посиланням Курбас-640 Кріплення, або адаптувати його до власних потреб. У цьому рішенні камера фіксується чотирма боковими болтами M2.

Габаритне креслення виробу

Якщо вам потрібно знати точні розміри корпусу камери або модифікувати його під власні потреби, скористайтеся STL-файлами за наведеним посиланням Курбас-640 Корпус.

FAQ

Поширені запитання з діагностики та усунення типових проблем камери Курбас-640 можна знайти за посиланням в FAQ.
